艾亚特模块化UPS电源MK系列 单模块20/30KVA

    l该系列UPS各部分架构全部采用数字化控制,UPS各项性能指标都非常优异,控制系统更加稳定可靠

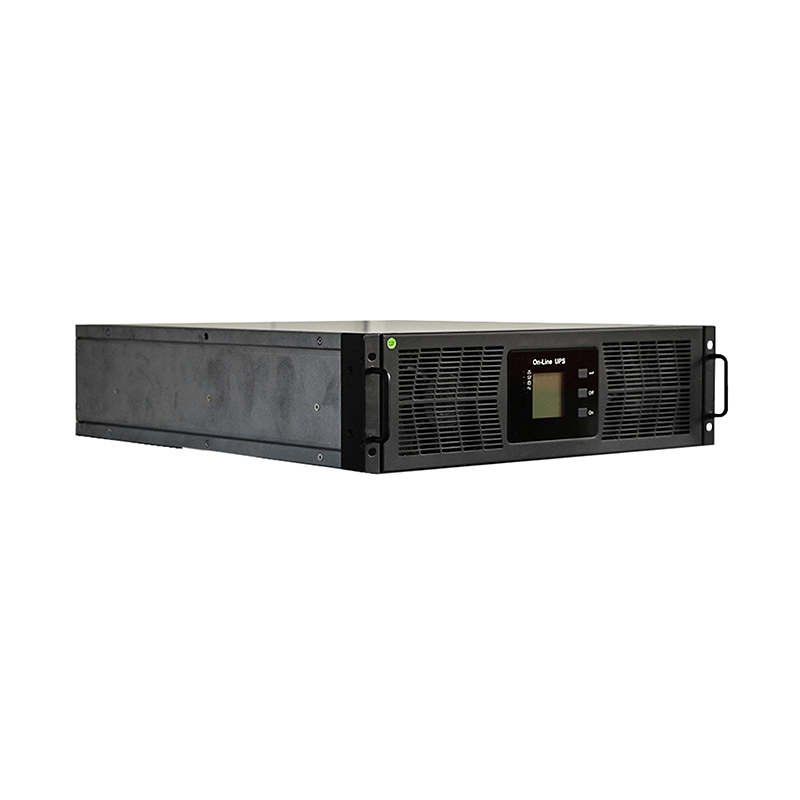

    l单模块容量20/30KVA,模块高度为3U;1.4米高的机柜最多可以安装5个模块,2米高的机柜最多可以安装10个模块;模块与机柜间采用热插拔技术,UPS模块可以在线加入、在线拔出,实现“零”检修时间

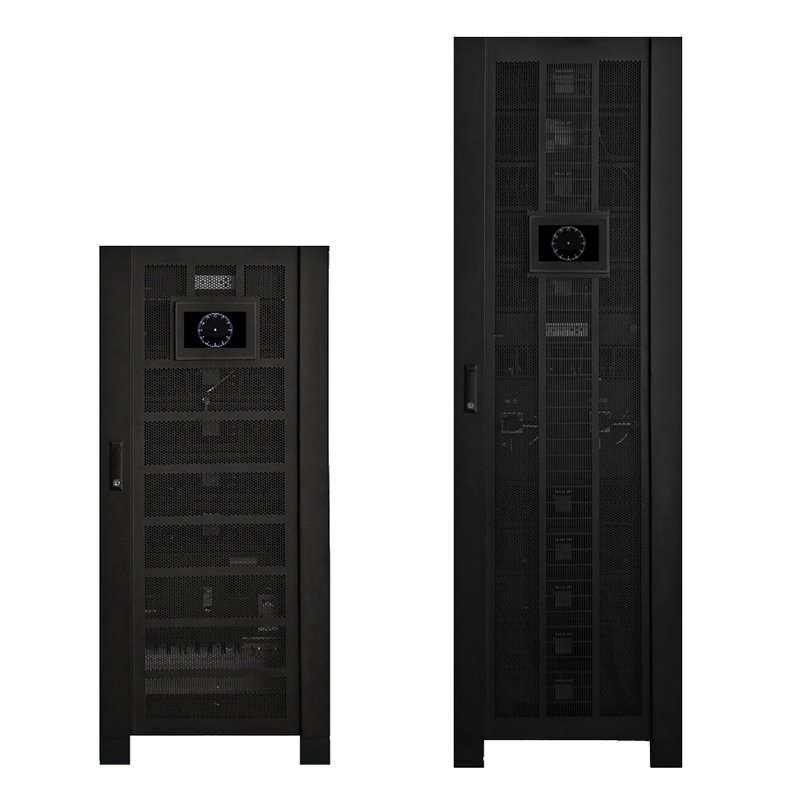

    l采用19英寸标准机柜外观(1.4米/2米可选),美观大方,可以完美匹配机房应用环境,节省机房使用面积
    l冗余模块数量可以任意设置,当冗余模块数达到两个以上时,系统可用性达到99.999%,MTBF(平均无故障时间)长达25万小时以上,可充分满足关键负载对供电系统的高可靠性需求

    l每个模块采用独立控制系统,UPS模块根据互享的信息独立进行控制,故障模块失效后可以立即与并机系统进行脱离,不对并机系统造成危害;配合热插拔技术,可以方便地将故障模块拔出进行维修

    l支持柜间并联,***并机数量6个机柜

    l采用分散旁路供电,每个模块内置自动旁路开关和相应的旁路均流电感,提供了良好的系统旁路供电的均流性能

    l多个UPS模块或柜间并机时,可以共用电池组,大大减少了电池配置的数量

    l用户可设定充电电流,恒流、恒压和浮充充电模式可自动平滑切换
    l电池电压可以任意配置±192Vdc~±240Vdc(32~40节可选)
    lLCD彩屏显示,带触控功能,中/英文双语可选;单模块LCD/LED显示

    l监控单元面板上嵌入一紧急关机(EPO)按键,在紧急情况下按下EPO按键就可以紧急关机;


  • 产品参数

    l该系列UPS各部分架构全部采用数字化控制,UPS各项性能指标都非常优异,控制系统更加稳定可靠

    l单模块容量20/30KVA,模块高度为3U;1.4米高的机柜最多可以安装5个模块,2米高的机柜最多可以安装10个模块;模块与机柜间采用热插拔技术,UPS模块可以在线加入、在线拔出,实现“零”检修时间
    l采用19英寸标准机柜外观(1.4米/2米可选),美观大方,可以完美匹配机房应用环境,节省机房使用面积
    l冗余模块数量可以任意设置,当冗余模块数达到两个以上时,系统可用性达到99.999%,MTBF(平均无故障时间)长达25万小时以上,可充分满足关键负载对供电系统的高可靠性需求

    l每个模块采用独立控制系统,UPS模块根据互享的信息独立进行控制,故障模块失效后可以立即与并机系统进行脱离,不对并机系统造成危害;配合热插拔技术,可以方便地将故障模块拔出进行维修

    l支持柜间并联,***并机数量6个机柜

    l采用分散旁路供电,每个模块内置自动旁路开关和相应的旁路均流电感,提供了良好的系统旁路供电的均流性能

    l多个UPS模块或柜间并机时,可以共用电池组,大大减少了电池配置的数量

    l用户可设定充电电流,恒流、恒压和浮充充电模式可自动平滑切换
    l电池电压可以任意配置±192Vdc~±240Vdc(32~40节可选)
    lLCD彩屏显示,带触控功能,中/英文双语可选;单模块LCD/LED显示

    l监控单元面板上嵌入一紧急关机(EPO)按键,在紧急情况下按下EPO按键就可以紧急关机;



型号

MK33-60kVA

MK33-90kVA

MK33-100kVA

MK33-150kVA

MK33-200kVA

MK33-300kVA

容量

UPS机柜

20~60KVA

30~90KVA

20~100KVA

30~150KVA

20~200KVA

30~300KVA

模块

20/30KVA

输入

输入方式

三相四线+接地

额定电压

380/400V/415VAC

电压范围

208~478VAC

频率范围

40~70Hz

功率因数

0.99

旁路范围

旁路保护电压上限:+15%(可选+5%+10%+25%

旁路保护电压下限:-45%(可选-20%-30%)

旁路频率保护范围:±10%

输入电流谐波

3% (100%非线性负载)

输出

输出方式

三相四线+接地

额定电压

380/400V/415VAC

功率因数

0.9

电压精度

±2%

输出频率

市电模式

与输入同步;当市电频率超出±10%(可设置±1%、±2%、±4%、±5%)时,输出频率50×(±0.2)Hz

电池模式

(50/60±0.2%)Hz

负载峰值比

3:1

切换时间

市电模式转旁路模式: 0ms(跟踪);市电模式转电池模式:0ms

过载能力

负载≤110%60min,≤125%,维持10min,≤150%维持1min,≥150% 立即关机

输出电压失真

2% 线性负载

5% 非线性负载

效率

正常模式

92%

通讯界面

UPS机柜

RS232RS4852Intelligent Slot (智能卡插槽)、干接点

电池

电池电压

±192Vdc~±240Vdc(32~40节可选)

充电电流

UPS机柜

45Amax

75Amax

150Amax

功率模块

15Amax

工作环境

工作温度

0℃~40

相对湿度

095% 不结露

储藏温度

-25℃~55

海拔高度

< 1500m

物理特性

尺寸W×D×H(mm)

UPS系统柜

600×840×1400

600×840×1400

600×1100×2000

功率模块

443×580×131

重量(Kg)

UPS系统柜

157

169

306

功率模块

33

执行标准

执行标准

CE,EN/IEC 62040-2EN/IEC 62040-1-1YD/T1095-2008


艾亚特模块化UPS电源MK系列 单模块20/30KVA
